ما هي الجسات؟

الجسات عبارة عن عملية حفر في أرض الموقع التي سيتم تنفيذ المنشأ عليها، لإستكشاف طبقات التربة، ونقوم بعمل الجسات عن طريق ماكينات حفر الجسات، و يتم فيها إستخراج عينه من الأرض كل عمق 1 متر و تتكون الأرض من طبقات عديدة، وعادة ما تكون الطبقة التي يتم التأسيس عليها كالتالي:-



تربة رملية : والتي من المهم التأكد إستمراريتها 10م للأسفل حتى يتم التأسيس عليها.

حجر جيري : وهي عبارة عن أرض متكلسة بتفاعلات كيميائية، وبعد مرور فترات زمنية تتحول إلى صخر، ويجب التأكد من إستمرارية التربة 6م لأسفل.

صخر ( بأنواعه ) : ويجب التأكد من إستمرارية التربة 3م لأسفل.

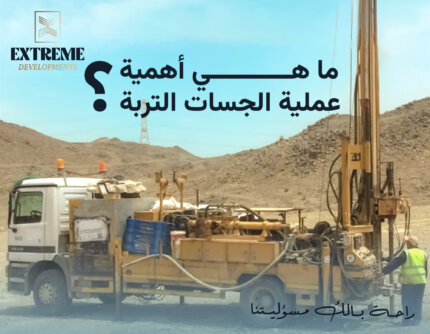

ما هي اهمية عملية الجسات للتربة ؟

لو قمنا بتنفيذ المنشأ على تربة مجهولة من الممكن أن يحدث هبوط للمنشأ مع الوقت وبالتالي سيتسبب ذلك في ظهور شروخ بالمبني ثم انهيار المبنى، ونستعرض هنا اسباب اهمية عمل الجسات:-

1- تحديد منسوب التأسيس المناسب.

2- تحديد نوع الأساسات المناسبة للاستخدام ( اساسات سطحية او عميقة ).

3- تحديد اجهاد التأسيس الصافى.

4- تحديد الهبوط المتوقع تبعا للأحمال و طبيعة التربة.

5- تحديد منسوب المياة الجوفية.

6-تحديد أنواع المواد المستخدمة في الأساسات ( الاسمنت – الرمل – الحديد – إلخ..) حسب نسبة الأملاح أو الكبريتات ومدى تأثيرها على الخرسانة.

7- تحديد خواص التربة المختلفة فى الموقع بناء على نتائج التجارب الحقلية و المعملية و تحديد مدى صلاحيتها للتأسيس او احتمالات ظهور مشاكل بها و اقتراج التغلب عليها.

8- تحديد نسبة المواد الناعمة فى التربة السطحية و مدى امكانية استخدامها فى اعمال الردم اذا دعت الضرورة.

9- تحديد طريقة سند جوانب الحفر اذا احتاج الامر فقد نحتاج  خوازيق ساندة او ستائر حماية.

10- تحديد سمك و عدد طبقات الاحلال ان وجدت.



كيف تؤخذ الجسات ؟

بعد التعرف على ماهي الجسات و أهميتها فالآن سنتعرف على كيفية أخذ الجسات، يوجد طريقتين لأخذ الجسة إما ميكانيكياً أو يدوياً ولكن الأشهر هي الميكانيكية، كما ذكرنا أن يتم أخذ عينة كل عمق 1 متر ونقوم بإنزال ماسورة الماكينة مجدداً لأخذ عمق 1 م آخر إذا من الوارد انهيار تربة الحفر لذلك نقوم بعمل مجرا مائي ويتم وضع به مادة البنتونايت لسند جوانب الحفر، مع أهمية عمل اختبار. SPT وهو اختبار الإختراق القياسي للتربة



كيفية تحديد عمق الجسة ؟

عمق الجسة يتم تحديده بناءً على قرار المهندس الإستشاري وقراراته التي يبنيها بناءً على المنطقة التي سيتم أخذ الجسه منها وأيضاً وزن المنشأ فالمنشأ ال 10 طوابق يختلف عن المنشأ ال 20 طابق، ,ويمكن القول أن تحديد عمق الجسة يعتمد بشكل كبير على الوصول للتربة الأساسية وبعد الوصول للتربة الأساسية لابد من التأكد من الوصول للعرق المذكور سابقاً حتى لايكون عرق خادع، ولكن في العموم عمق الجسة لايقل عن 10م.



كيفية تحديد عدد الجسات ؟

ينص الكود المصري على أن:-

. عدد الجسات يكون جسة لكل 300م²

ولا يقل عددها عن جستين في حالة أن المسطح ( 100 -300 ) م²

في حالة أن المسطح أقل من 100م² نكتفي بعمل جسة واحدة مع الإسترشاد بجسات المباني المجاورة

في المنشآت ذات المسطحات الكبيرة فإن عدد الجسات يكون جسة لكل ( 300 – 500 )م²

إذاً تم الإتفاق الآن أن عدد الجسات يكون 2 على الأقل أو أكثر.





إعداد تقرير التربة:-

المسؤول عن إعداده هو المهندس الإستشاري بناءً على الجسات، وهو عبارة عن عدد من النقاط مذكورة في كل التقارير ويحتوي على عدد كبير من الصفحات ولكن مايهمني منه هو إسم المالك وموقع المشروع و التوصيات التي يتم ذكرها في آخر المشروع.





محتويات تقرير التربة:-



1- نوع الأساسات المستخدم للمنشأ ( قواعد منفصلة – قواعد مشتركة – لبشة – خوازيق ).

2- منسوب التأسيس ( عمق الحفر ).

3- منسوب المياه الجوفية أن وجد.

4- جهد التربة.

5- نوع الأسمنت المستخدم.

6- تصنيف التربة الموجودة بالموقع ومدي صلاحيتها للردم.

7- طريقة سند الجوانب في حالة وجود جار.

8- نوع تربة الأحلال أن وجد.

9- طريقة سند جوانب الحفر إذا لزم الأمر فقد تحتاج خوازيق ساندة أو ستائر حماية.



ملحوظة : يتم عمل الجسات قبل البدء بعملية التصميم للمنشأ لتحديد جهد التأسيس للتربة و التصميم عليها.
